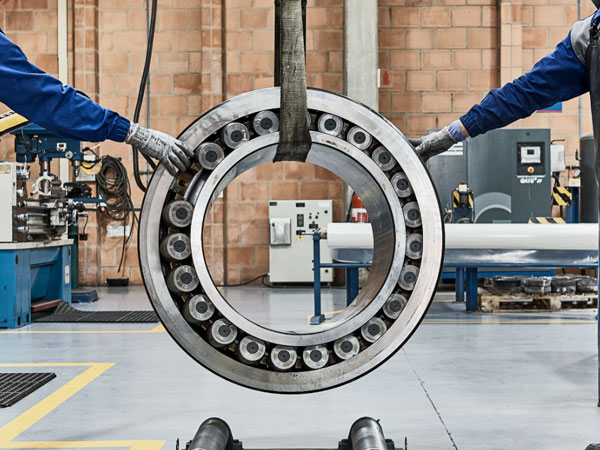

Промышленные поворотные устройства: невоспетые герои тяжелой ротации

В мире промышленного оборудования, где массивные нагрузки сочетаются с точным движением, один компонент играет решающую роль: Промышленный подшипник поворотного кольца . Это нечто большее, чем просто подшипник. Это прочная вращающаяся опора, которая позволяет кранам поворачиваться, экскаваторам копать, ветряным турбинам отслеживать ветер и радиолокационным решеткам сканировать горизонт. Эти высокотехнологичные кольца представляют собой бесшумные рабочие лошадки, обеспечивающие плавное и контролируемое вращение при экстремальных нагрузках и суровых условиях.

Не только базовые подшипники: определение поворотного кольца

Промышленный опорно-поворотный круг (также известный как поворотный подшипник, подшипник поворотной платформы или вращающийся подшипник) представляет собой подшипник качения большого диаметра, предназначенный для работы с одновременно :

• Осевые нагрузки: Силы, действующие параллельно оси вращения (например, вес стрелы крана).

• Радиальные нагрузки: Силы, действующие перпендикулярно оси (например, ветер, толкающий вбок гондолу турбины).

• Опрокидывающие моменты: Силы, которые имеют тенденцию опрокидывать или наклонять конструкцию (основная проблема в таких приложениях, как экскаваторы или тяжелые подъемники).

В отличие от подшипников меньшего размера, опорно-поворотные кольца обычно проектируются по индивидуальному заказу или выбираются из обширных каталогов в соответствии с конкретной нагрузкой, размером, условиями окружающей среды и требованиями к монтажу для конкретного применения. Они интегрируются непосредственно в конструкцию машины, часто сами выступая в качестве основного структурного элемента.

Основная анатомия и функции

Хотя конструкции различаются, ключевые элементы определяют промышленные опорно-поворотные устройства:

1. Кольца: Два концентрических кольца (внутреннее и внешнее), обычно изготовленные из высокопрочной кованой легированной стали. Одно кольцо обычно имеет зубья шестерни (внутренние или внешние), встроенные в приводные механизмы.

2. Роликовые элементы: Шарики или ролики (цилиндрические или конические), передающие нагрузки между кольцами. Расположение определяет тип подшипника и его грузоподъемность.

3. Гоночные дорожки: Прецизионные канавки на кольцах, по которым вращаются тела качения. Термическая обработка (индукционная закалка) обеспечивает долговечность.

4. Уплотнения: Критично для исключения загрязнений (пыль, вода, песок) и сохранения смазки. Существует несколько вариантов уплотнения для различных сред.

5. Система смазки: Пресс-масленки и каналы обеспечивают правильную смазку тел качения и дорожек качения, что обеспечивает долгий срок службы и бесперебойную работу. Распространены централизованные системы автоматической смазки.

6. Монтажные отверстия: На обоих кольцах имеются резьбовые или простые отверстия для надежного крепления болтами к опорным и вращающимся конструкциям машины.

Доминирующие типы: соответствие дизайна нагрузке

Две наиболее распространенные конфигурации:

1. Однорядный четырехточечный контактный шарикоподшипник:

   • Структура: Один ряд шаров, бегущий по дорожке в виде готической арки.

   • Возможности: Превосходно справляется с комбинированными осевыми, радиальными и моментными нагрузками одновременно. Очень компактный дизайн.

   • Идеально подходит для: Умеренные нагрузки, приложения, требующие компактности (краны, легкие экскаваторы, поворотные платформы для погрузочно-разгрузочных работ, медицинские сканеры).

2. Скрещенный роликовый подшипник:

   • Структура: Два набора цилиндрических роликов расположены перпендикулярно (перекрещены) между кольцами. Ролики меняют направление.

   • Возможности: Превосходная жесткость и очень высокая моментная нагрузка благодаря линейному контакту роликов. Эффективно справляется с высокими осевыми и моментными нагрузками.

   • Идеально подходит для: Высокоточные применения, очень высокие моментные нагрузки, ситуации, требующие максимальной жесткости (тяжелые экскаваторы, роботизированные манипуляторы, прецизионные поворотные платформы, туннелепроходческие машины, большие постаменты радаров).

Другие варианты включают двухрядный шарик, трехрядный ролик (для чрезвычайно высоких нагрузок) и специальные конструкции.

Куда они обращаются: критически важные промышленные применения

Поворотные кольца незаменимы в тяжелой промышленности:

1. Строительство и горное дело:

   • Экскаваторы (поворот стрелы, поворот дома)

   • Мобильные краны (поворот стрелы, вращение верхней конструкции)

   • Башенные краны (поворот стрелы и контрстрелы)

   • Бетононасосы (сочленение стрелы)

   • Горные экскаваторы и драглайны

2. Ветроэнергетика:

   • Системы рыскания: вращение всей гондолы против ветра.

   • Системы шага: регулировка угла отдельных лезвий (меньших колец).

3. Обработка материалов:

   • Портовые краны (судно-берег, РТГ)

   • Штабелер/реклаймеры

   • Вращающиеся вилочные погрузчики и сборщики заказов

   • Автоматизированные складские поворотные столы

4. Оборона и аэрокосмическая промышленность:

   • Пьедесталы для радаров и спутниковых тарелок

   • Ракетные пусковые турели

   • Орудийные турели

   • Грузовые погрузчики для самолетов

5. Промышленное оборудование:

   • Сварочные позиционеры и манипуляторы

   • Таблицы индексации (ЧПУ, сборка)

   • Роботизированные руки (суставы для тяжелых условий эксплуатации)

   • Медицинское визуализирующее оборудование (КТ, ПЭТ-сканеры)

   • Упаковочное и технологическое оборудование

Ключевые характеристики и факторы выбора

Выбор правильного опорно-поворотного устройства имеет первостепенное значение для безопасности, производительности и долговечности. К критическим факторам относятся:

• Номинальная нагрузка: Динамические и статические осевые, радиальные и моментные нагрузки (обычно определяются в соответствии со стандартом ISO 281 или аналогичным).

• Жесткость: Устойчивость к деформации под нагрузкой (важно для точности).

• Технические характеристики шестерни: Модуль, количество зубьев, класс точности (если приводной).

• Размер и размеры: Диаметр отверстия, общая высота, окружность болта.

• Материал и закалка: Марка стали, твердость дорожек качения (например, HRC 58–62).

• Уплотнение: Степень защиты IP (защита от проникновения), совместимость материалов уплотнений.

• Смазка: Тип, интервалы, метод (ручной, автосмазываемый).

• Условия окружающей среды: Диапазон температур, воздействие пыли, воды, химикатов, солевых брызг.

• Монтаж: Проектирование интерфейса, требования к болтам, соображения по предварительному натягу.

• Сертификаты: Отраслевые стандарты (например, DNV-GL для морских работ, AGMA для зубчатых передач).

Будущее вращения: тенденции в технологии поворотных колец

Инновации продолжают расширять границы:

• Современные материалы и покрытия: Повышенная износостойкость, защита от коррозии и усталостная долговечность.

• Интегрированное зондирование (IoT): Подшипники оснащены датчиками для мониторинга вибрации, температуры, нагрузки и смазки, что позволяет проводить профилактическое обслуживание.

• Улучшенные решения для уплотнений: Улучшенные материалы и конструкция для увеличения срока службы в экстремальных условиях (глубинная добыча полезных ископаемых, шельф).

• Облегчение: Оптимизированные конструкции с использованием анализа конечных элементов (FEA) и современных материалов для снижения веса без ущерба для прочности.

• Повышенная точность: Для требовательных приложений, таких как робототехника и высокоточное производство.

• Фокус на устойчивое развитие: Увеличенный срок службы, программы восстановления и экологически чистые смазочные материалы.

Заключение: Ключевой момент

Промышленные поворотные кольца – это больше, чем просто компоненты; они являются фундаментальными точками опоры, на которые опираются огромные силы и критические движения. Их прочная конструкция, точное проектирование и высокая несущая способность делают их незаменимыми для тяжелого машиностроения, которое строит наш мир, генерирует чистую энергию и выполняет сложные промышленные задачи. Понимание их типов, возможностей и критериев выбора важно как для инженеров, так и для операторов. По мере того как оборудование становится больше, умнее и работает в более суровых условиях, постоянное развитие технологии поворотных кругов гарантирует, что они останутся надежной, вращающейся основой современной промышленности. При расчете на тяжелое вращение выбор правильного опорно-поворотного устройства — это не просто инженерное решение, это гарантия безопасности, надежности и успеха в эксплуатации.
